产品概述

概述

    HX明渠流量计是新型的固定式明渠标准堰槽流量测量仪器，广泛应用于各排污企业的污水流量的监测。根据HJT 15-2007 《环境保护产品技术要求 超声波明渠污水流量计》技术要求计算瞬时流量和累计流量。广泛适用于污水处理厂、水利、水务及科研院所，排污企业的明渠标准巴歇尔槽流量的测量。

存储数据

（1）近一年每日的日累计流量

（2）近两年每月的月累计流量

（3）近两年的年总累流量

（4）关键参数变更保存记录

     各项工作参数均加密码保护，掉电不丢失，上电后自动运行。掉电状态下数据有效保存二年以上。

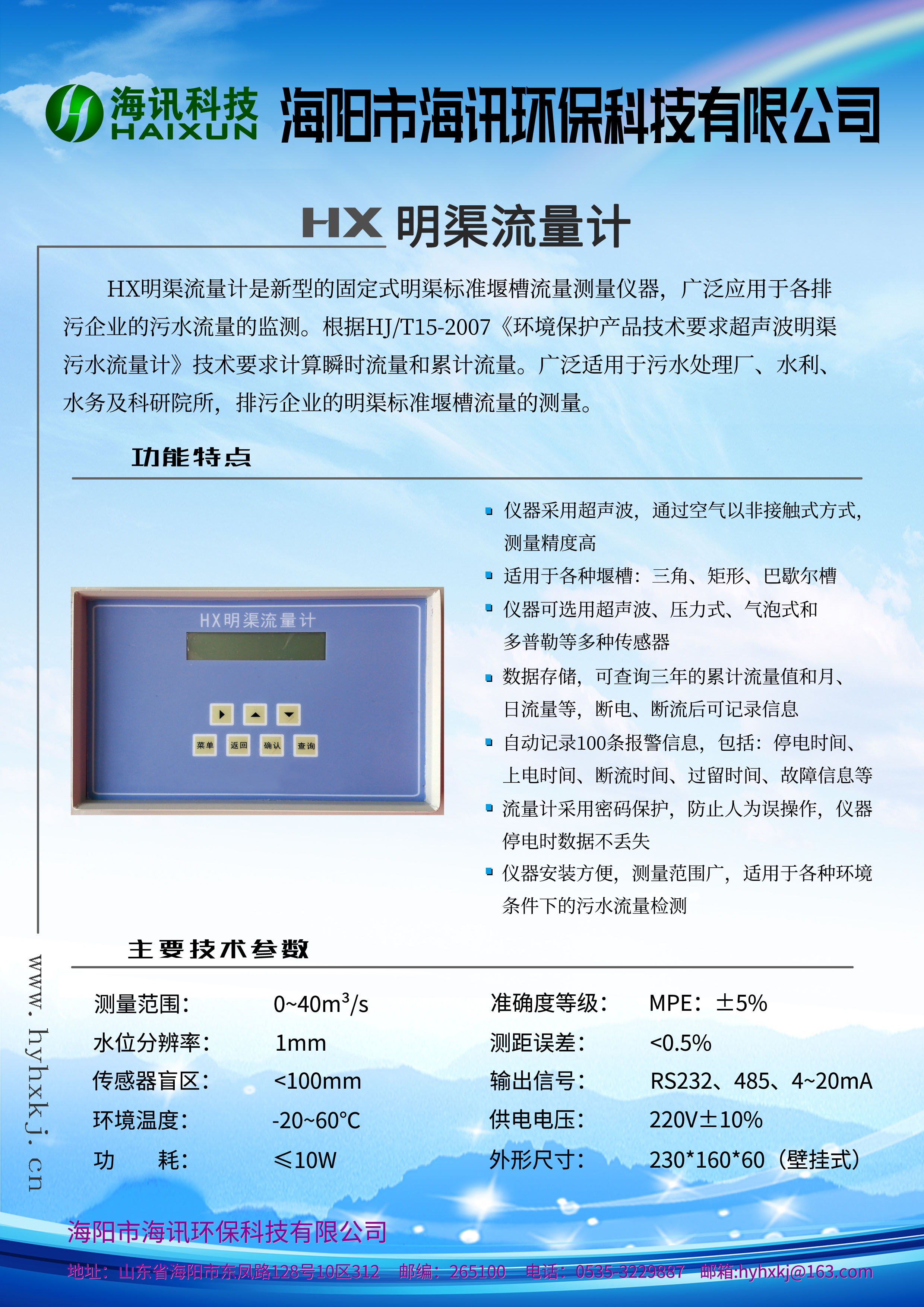

技术规格

工作原理

明渠堰槽的工作原理

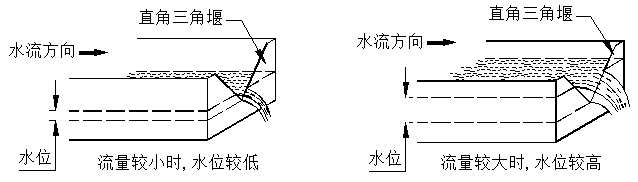

     明渠内的流量越大，液位越高；流量越小，液位越低。如下图所示：

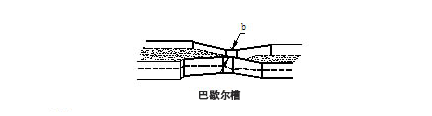

对于一般的渠道，液位与流量没有确定的对应关系。因为同样的水深，流量的大小，还与渠道的横截面积、坡度、粗糙度有关。在渠道内安装量水堰槽（参见图六），由于堰的缺口或槽的缩口比渠道的横截面积小，因此，渠道上游水位与流量的对应关系主要取决于堰槽的几何尺寸。同样的量水堰槽放在不同的渠道上，相同的液位对应相同的流量。量水堰槽把流量转成了液位。通过测量量水堰槽内水流的液位，再根据相应量水堰槽的水位-流量关系，反求出流量。常用的量堰槽如下图：

     量水堰槽的水位-流量关系可以从国家计量检定规程《明渠堰槽流量计》JJG711-1990中查到。  每种类型的量水堰槽，都有自己的固定水位-流量对应关系。计算水位-流量关系时，三角堰要求要有渠道宽B、开口角度、上游堰坎高p的参数；巴歇尔槽只要求有喉道宽度的参数b。

超声波测液位原理

     本仪表采用超声波回声测距法测液位。探头固定安装在量水堰槽水位观测点上方（水位观测点的位置见堰槽构造说明）。探头对准水面。探探头向水面发射超声波。超声波被水面反射后，被探头接收，仪表记下这段时间的长度，通过声速和温度等参数计算出液面距离探头探头的实际距离，实际距离减去安装高度即为液位高度。

     安装仪表时，通过按键向仪表内存内设置探头到“水位=0”的距离L（“系统参数”][13/24]“探头距离”）。仪表从内存读取参数L，用L减去D，求出液位H，（H=L-D）。

仪表的工作原理

仪表控制探头发射和接收超声波并转为液位（单位：mm）。再通过相应公式，把液位转成流量（单位可以是：L/s，或m³/h）。

     仪表把瞬时流量按时间累加，得出累计流量。并在显示屏上显示出来。

     从仪表上输出的电信号有四种：(4～20)mA电流模拟信号、RS-232数字信号、485数字信号
